随着信息技术的快速发展，智能化、高效化的管理方式已成为企业运营的核心需求。考勤管理作为企业人力资源管理的基础环节，其准确性与实时性直接影响着企业的运作效率与员工体验。传统的打卡、签到方式不仅效率低下，而且容易产生数据误差与人为疏漏。因此，开发一套基于嵌入式技术的智能考勤系统具有重要的现实意义。本文将围绕“基于STM32的公司考勤系统”这一计算机毕业设计主题，从系统设计、源码实现到数据处理服务与论文（LW）文档撰写，进行全方位的解析，旨在为相关领域的毕业设计提供清晰的思路与实践参考。
一、 系统总体设计与架构
本系统以意法半导体（ST）公司的STM32系列微控制器为核心，构建一个集身份识别、数据采集、实时处理与通信上传于一体的嵌入式考勤终端。系统整体架构分为硬件层、驱动层、应用层和服务器层。
- 硬件平台选型与设计：
- 主控芯片：推荐选用STM32F103系列（如STM32F103C8T6），该芯片基于ARM Cortex-M3内核，主频高达72MHz，拥有丰富的外设（如多个USART、SPI、I2C接口），性价比高，资源足以满足考勤系统需求。
- 身份识别模块：可根据需求选择RFID读卡器模块（如RC522）读取员工IC卡信息，或选用指纹识别模块（如AS608）进行生物特征识别，提升安全等级。
- 人机交互模块：包括OLED显示屏（如0.96寸SSD1306）用于显示时间、操作提示及考勤结果，以及矩阵键盘或独立按键用于输入管理密码或进行功能选择。
- 时钟模块：采用DS1302或DS3231实时时钟芯片，确保系统在断电情况下仍能保持准确时间，这是考勤数据有效性的基础。
- 存储模块：使用AT24Cxx系列EEPROM或SPI Flash芯片（如W25Q64），用于本地暂存考勤记录，防止网络中断时数据丢失。
- 通信模块：采用ESP8266 Wi-Fi模块或SIM800C GSM模块，实现考勤数据向远程服务器的无线传输。
- 软件系统架构：
- 驱动层：基于STM32标准外设库（StdPeriph_Lib）或HAL库，编写各硬件模块（OLED、RTC、RFID、Wi-Fi）的底层驱动程序。
- 应用层：实现核心业务逻辑，包括：
- 主循环任务调度：合理分配CPU时间，处理按键扫描、显示刷新、数据采集等任务。
- 考勤逻辑：实现刷卡/按指纹识别、时间判定（上班、下班、迟到、早退、加班）、本地记录存储。
- 通信协议：定义与服务器交互的数据帧格式（如JSON或自定义二进制协议），通过Wi-Fi模块以HTTP POST或TCP Socket方式上传数据。
- 服务器与数据处理服务层：作为毕业设计的一部分，通常需要设计一个简单的后端服务，用于接收、验证、存储和展示考勤数据。
二、 毕业设计源码（Source Code）实现要点
源码结构应清晰、模块化，便于阅读与维护。建议工程目录包含以下关键部分：
- Hardware/Drivers：存放各外设模块的驱动代码（如
oled.c，rfid.c，esp8266.c等）。 - Middlewares：可放置一些通用的中间件，如数据队列管理、软件定时器等。
- Application/User：核心应用代码所在。
main.c：系统初始化、主循环。
attendance.c/h：考勤业务逻辑核心，包含员工信息验证、考勤状态判断函数。
data_process.c/h：本地数据存储（EEPROM读写）、数据打包（准备上传的协议帧）。
communication.c/h：网络通信管理，负责与服务器连接、发送数据、接收响应。
- System：系统级配置，如时钟配置、中断管理、延时函数等。
关键代码片段示例（伪代码逻辑）：
// attendance.c 中的考勤处理函数
AttendanceStatust ProcessAttendance(uint32t employeeID) {
DateTimet now = RTCGetDateTime(); // 获取当前时间
AttendanceRecord_t record;
record.employeeID = employeeID;
record.timestamp = now;
// 判断考勤类型（需结合预设的上下班时间规则）
if (IsWorkTime(now)) {
record.type = CHECK_IN;
if (IsLate(now)) record.status = STATUS_LATE;
else record.status = STATUS_NORMAL;
} else if (IsOffWorkTime(now)) {
record.type = CHECK_OUT;
if (IsLeaveEarly(now)) record.status = STATUSLEAVEEARLY;
else record.status = STATUS_NORMAL;
} else {
record.type = OVERTIME; // 或其他自定义类型
record.status = STATUS_NORMAL;
}
// 保存记录到本地EEPROM
if (SaveRecordToEEPROM(&record)) {
// 尝试将记录加入发送队列
AddRecordToSendQueue(&record);
return ATTENDANCE_SUCCESS;
}
return ATTENDANCESAVEERROR;
}三、 数据处理服务与后台设计
作为毕业设计，一个完整的系统通常需要配套一个简单的数据处理后台，用于演示数据流转全过程。
- 技术选型：可采用轻量级方案，如：
- 后端：Python Flask/Django、Java Spring Boot、Node.js Express等。
- 数据库：MySQL、SQLite或MongoDB。
- 前端（用于管理员查看报表）：Vue.js/React + Element UI，或简单的HTML+JavaScript。
- 核心服务功能：
- API接口：提供一个HTTP API端点（如
/api/attendance/upload），接收STM32终端上传的考勤数据包，进行解析和有效性验证。
- 数据存储：将验证后的数据存入数据库的
attendance_records表中，关联employees员工信息表。
- 数据处理与统计：提供按日、周、月、部门、个人等维度的考勤统计查询（如迟到早退次数、出勤率、加班时长）。
- 数据展示：通过Web页面以表格、图表（如ECharts）形式直观展示统计结果。
四、 毕业设计论文（LW文档）撰写指南
论文（毕业论文或毕业设计说明书）是设计成果的理论，应结构完整、论述清晰。建议提纲如下：
- 绪论：阐述研究背景、意义，分析传统考勤系统的不足，提出本设计的目标与内容。
- 相关技术介绍：详细介绍STM32微控制器、RFID/指纹识别技术、Wi-Fi通信协议（如TCP/IP）、嵌入式实时操作系统（如可选用FreeRTOS，非必需）等关键技术。
- 系统需求分析与总体设计：进行功能性与非功能性需求分析，给出系统的总体架构图、硬件框图和工作流程图。

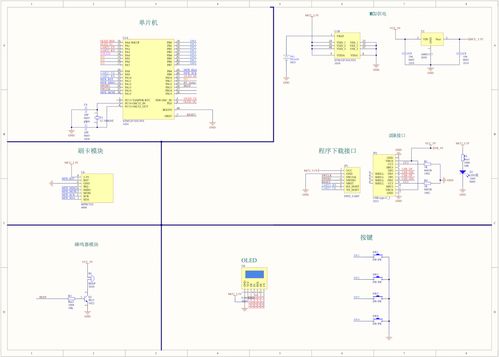

- 系统硬件设计：详细说明各硬件模块的选型依据、电路原理图（可使用Altium Designer或立创EDA绘制）及与STM32的接口连接方式。
- 系统软件设计：这是核心章节。包括软件开发环境（Keil MDK或STM32CubeIDE）、程序总体流程图、各功能模块（初始化、识别、存储、通信等）的详细设计与实现，配以关键代码和流程图说明。
- 数据处理服务设计与实现：描述后台服务器的架构、API设计、数据库表结构以及关键业务逻辑的实现。
- 系统测试与分析：设计测试用例，对硬件功能、软件逻辑、通信稳定性及系统整体性能进行测试，展示测试结果（如截图、数据表格），并分析系统优缺点。
- 与展望：整个设计工作，指出创新点与存在的问题，并提出未来可能的改进方向（如加入人脸识别、与OA系统集成、手机APP查询等）。
###
“基于STM32的公司考勤系统”是一个综合性极强的计算机毕业设计课题，它巧妙地将嵌入式开发、物联网通信、Web后端开发及数据库技术融为一体。通过完成该项目，学生能够全面锻炼硬件选型、电路设计、嵌入式C语言编程、网络通信协议理解、服务器端编程以及系统级工程思维的能力。遵循本文提供的设计思路与实现框架，结合详细的源码注释与规范的论文撰写，定能完成一份高质量、有深度的毕业设计成果。
